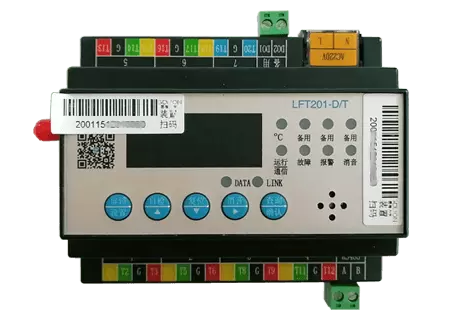

LFT201-D/T智慧用電安全探測器
1、產品簡介：
LFT201-D/T智慧用電安全探測器是一款新型的用電安全在線監測終端，可選配溫度傳感器，用于監測被保護配電線路溫度，及時發現電氣線路或設備存在的溫度超限電氣故障，內置GPRS模塊，綜合實現用電安全云監控。

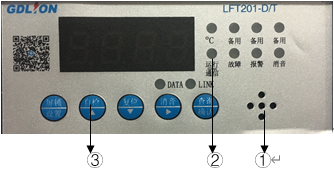

2、面板功能及操作方法
▲ 面板功能：
① 蜂鳴器：有預警時發出聲響，預警消除后自動消音
② 指示燈： ℃ (綠色)：點亮表示當前正在顯示溫度類型，單位℃
運行/通信燈(綠色)：點亮狀態表示運行正常，閃爍表示正在通信
故障燈(黃色）：點亮表示有故障事件產生，故障消除后自動熄滅
預警燈(紅色)： 點亮表示有預警事件產生，預警消除后自動熄滅
消音燈(橙色）：點亮時表示有手動消音的操作，復位后熄滅
DATA (綠色) : 閃爍狀態表示數據上傳到服務器。
LINK (綠色) : 點亮表示連接上服務器。
③ 按鍵
▲ 操作方法：

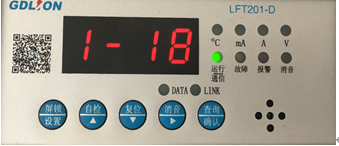

啟動界面：接通電源進入啟動頁面，顯示本機地址。如果通信為問答方式，則顯示的地址是單字節，如果通信為自動上傳方式，則顯示的地址是7字節。下圖所示。
注: 7字節地址分6屏顯示，例如地址18081201120002，顯示的方式為：
1-18 表示第 1 屏顯示年，2-08 表示第 2 屏顯示月，
3-12 表示第 3 屏顯示日，4-01 表示第 4 屏顯示設備類型，
5-12 表示第 5 屏顯示備用字節，0002 表示第 6 屏顯示設備編號。
單字節地址1屏顯示，如“0002”，為地址號為2。

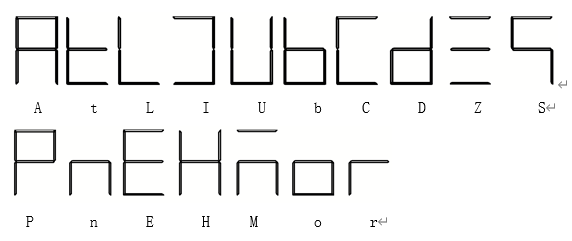

數碼管字母顯示示例說明：
1) 實時監測界面：

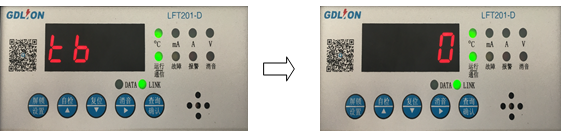

啟動界面持續5秒后，自動進入實時監測界面。實時監測20路溫度值,界面循環顯示各個類型數值，間隔3秒切換顯示。下圖所示，顯示了第1路溫度T6、數值0°C。
例如第一路溫度顯示 ，先顯示類型和通道T6,過1秒顯示數值0，持續2秒。然后進入第二路溫度顯示，以此循環顯示各個類型數值。當界面顯示到各自類型數值時右側指示燈也對應的亮起。
2) 實時事件信息界面：
有事件產生時，輪詢顯示預警/故障類型和數值。預警事件和故障都有的情況下只顯示報警。
預警信息：
溫度超限預警： T1 30℃ 顯示方式如下：
故障信息：
當溫度部分有故障產生時，則顯示“t”。如右圖。
3）系統設置：
備注：
鍵 在下文文字表述中用“向上”鍵代替；
鍵在下文文字表述中用“向下”鍵代替；
在下文文字表述中用“右移”鍵代替。
在實時監測界面上，長按設置鍵3秒進入系統設置，首先顯示輸入密碼界面（初始密碼：1234）。下圖所示。按向上鍵，可以改變所選位的數字。按向下鍵在四位密碼的不同位之間切換。密碼輸入完畢后按確認鍵進入。如果密碼正確，則首先進入通信地址設置。如果密碼錯誤則返回實時監測界面。
通信地址設置：（初始地址為1）下圖所示，先顯示地址Addr，持續1秒后停留在地址數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位，同一總線連接下探測器地址不可重復設置 。按確認鍵保存返回實時監測界面。按右移鍵進入通信模式設置。通信模式設為0即主動上傳模式時，屬內部固化的唯.一地址，不可編輯。
電氣接點溫度設置：（初始值為75）下圖所示，先顯示設置類型tD，持續1秒后停留在電氣接點溫度報警數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存返回實時監測界面。按右移鍵進入環境溫度報警值設置。
環境溫度設置：（初始值為75）下圖所示，先顯示設置類型tH，持續1秒后停留在環境溫度報警數值上。閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存返回實時監測界面。按右移鍵進入蜂鳴器設置。
蜂鳴器設置：（初始值為1）下圖所示，先顯示設置類型SP，持續1秒后停留在模式數值上。數值0表示蜂鳴器不響，數值1表示蜂鳴器會響。按向上鍵可以修改蜂鳴器數值。按確認鍵保存返回實時監測界面。按右移鍵進入接線類型設置。
密碼設置：下圖所示，先顯示設置類型Pd，持續1秒后停留在密碼數值上。
閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入通信地址設置。
總路數設置：下圖所示，先顯示設置類型nUm，持續1秒后停留在數值上。
閃爍的數位是當前可修改數位，按向上鍵可以修改其數值。按向下鍵則右移到下一位待改數位。按確認鍵保存，返回到實時監測界面。按右移鍵進入通信地址設置。
4） 功能鍵操作：
? 實時監測界面狀態下按鍵功能
1、單鍵：
屏鎖鍵： 短按面板上屏鎖鍵進入屏鎖界面，顯示停留在當前界面類型和數值；再次短按屏鎖鍵則解除屏鎖狀態。
自檢鍵：按面板上的自檢按鍵，設備將進行自檢，自檢流程如下：LED指示燈和數碼管全滅—LED指示燈全亮—數碼管全亮—LED指示燈恢復—數碼管數恢復—蜂鳴器響—蜂鳴器恢復。
消音鍵：按面板上的消音按鍵：當音響發聲時，按下消音鍵，即可關閉聲音，同時面板上的消音指示燈點亮。
復位鍵：當有事件信息(報警事件/故障)產生后，按復位鍵，可對設備進行軟復位。
查詢鍵：可以查詢報警/故障信息。
l 報警和故障指示燈同時點亮時，按查詢鍵則進入報警信息顯示，按向上按鍵可以查詢未顯示的報警信息，再次按下查詢按鍵，則進入故障信息顯示，按向上鍵查詢未顯示的故障信息，此時按下查詢按鍵則退出故障查詢顯示界面，進入實時監測界面。
l 報警指示燈點亮時，按查詢鍵則進入報警信息顯示，按向上按鍵可以查詢未顯示的報警信息，再次按下查詢按鍵，則退出報警查詢顯示界面，進入實時監測界面。
l 故障指示燈點亮時，按查詢鍵則進入故障信息顯示，按向上按鍵可以查詢未顯示的故障信息，再次按下查詢按鍵，則退出故障查詢顯示界面，進入實時監測界面。
2、組合鍵：
同時長按屏鎖和查詢鍵3秒，聽到蜂鳴器“嘀”聲后，可將電度清零。
? 報警/故障界面的按鍵功能
消音鍵：按面板上的消音按鍵：當音響發聲時，按下消音鍵，即可關閉聲音，同時面板上的消音指示燈點亮。當沒有聲音發出時，按下此鍵無反應。
復位鍵：按面板上的復位按鍵：當有事件信息(報警事件/故障)產生后，按復位鍵，可對設備進行軟復位。
向上鍵：按向上鍵，可以上翻其他報警/故障信息。
右移鍵：按右移鍵，可以在報警/故障信息中切換顯示。
確認鍵：按確認鍵，進入實時監測界面。
4、端子定義及接線

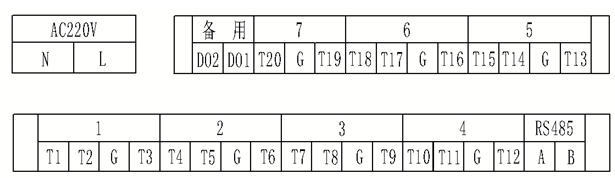

端子定義：
圖1
□ 1-7：接溫度傳感器,端子無極性。(G為公共端，3路溫度為1組，其中T19和T20
為零線和環境溫度)
□ RS485：接RS485通信。G為屏蔽地。
□ 備用： 無源節點。
□ AC220V輸入： AC220V供電電源接入端，切記外接5A的保險。
5、配套設備：
溫度傳感器：全部選用NTC熱敏溫度傳感器，抗干擾性強, 可在不停電、不斷線狀態下快速安裝、拆卸，操作簡單。主要用于開關線纜接頭溫度與環境溫度的監測。
6、現場注意事項
1)手動記錄下探測器的地址及安裝線路位置，后續抄錄到平臺編輯用。
2)安裝時，確保溫度傳感器對應的相線與端子定義一致；
